電車の“代名詞”が激変!?「ひし形」→「くの字形」なぜ姿変えたのか空気抵抗だけじゃなかった

tags: 技術, 鉄道, 鉄道車両

昔の電車といえば「ひし形」のパンタグラフがお馴染みでしたが、最近はスタイリッシュな「くの字形」ばかりに。なぜ姿を変えたのでしょうか？実はメンテナンス性や雪対策など、知られざる進化の理由が隠されていました。

電車が走るための命綱！パンタグラフの仕組み

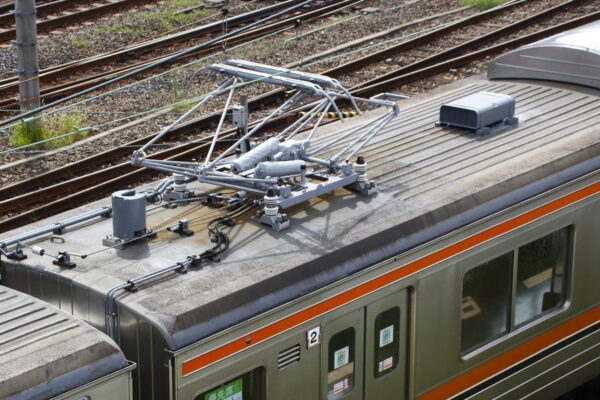

　電車は、屋根上の「パンタグラフ」が架線（トロリ線）に接触して電気を取り込み、車両へ供給することで走行します。この装置は、いわば電車にとっての“命綱”ともいえる極めて重要な存在です。

　しかし走行中は、速度の上昇にともなう接触力の変動や、架線のたわみなどの影響で、パンタグラフが一時的に電線から離れることがあります。このように接触が途切れる現象を「離線」と呼びます。

　離線が起きると「アーク放電（火花）」が発生することがあり、これが繰り返されると架線やすり板などの摩耗につながる要因になります。そのため、架線のわずかな凹凸やたわみに追随し、安定して接触を保つ「追従性（接触性能）」が安定走行の鍵になります。

　また、電車の屋根をよく見ると、パンタグラフの数が車両によって異なることに気づくかもしれません。これは、加速時に大きな電力が必要な場合に集電点を増やして負担を分散させたり、故障などのトラブル時に備えて予備を持たせたりするためです。

　特に寒冷地を走る車両では、架線の着氷などへの対応として、編成によっては「霜取り用」のパンタグラフを搭載する例もあります。
