電車の“代名詞”が激変!?「ひし形」→「くの字形」 なぜ姿変えたのか 空気抵抗だけじゃなかった

• 2026.03.02
• 鈴木 哲（ライター）

•
•
• ツイート
• お気に入り

昔の電車といえば「ひし形」のパンタグラフがお馴染みでしたが、最近はスタイリッシュな「くの字形」ばかりに。なぜ姿を変えたのでしょうか？ 実はメンテナンス性や雪対策など、知られざる進化の理由が隠されていました。

なぜ「菱形」から「くの字型」へ進化したのか

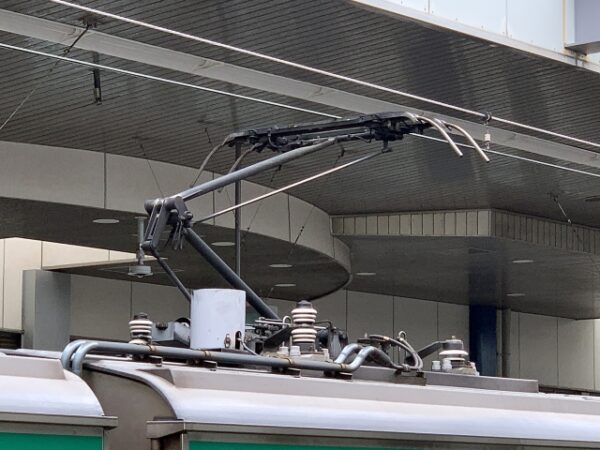

　ひと昔前の電車といえば大きな「菱形」が主流でしたが、最近の新造車両では「シングルアーム式」と呼ばれる“くの字型”をした形状が一般的になっています。SNSなどでは、その見た目の変化が「スマートになった」と話題になることもあります。

拡大画像

　シングルアーム式が普及している理由はいくつかありますが、まず大きなメリットに挙げられるのが、構造の簡素化です。シングルアーム式は、従来の菱形に比べて構成部品が少なく、点検やメンテナンスしやすい構造とされています。加えて、形状や部品構成の違いから、高速走行時の空力騒音の低減に配慮した設計として紹介されることもあります。

　さらに降雪地域では、雪の付着や氷雪の影響が課題になるため、雪が付きにくいという観点も見逃せません。

　こうしたメリットから、現在では新幹線から通勤電車までシングルアーム式のパンタグラフを採用する車両が増えており、小田急電鉄は2012（平成24）年度に全車両のシングルアーム化を完了しています。

　なお、パンタグラフの関節（肘）の向きによって空力的な力のかかり方が変わり得るため、空力面の配慮や屋根上のスペースなどを踏まえて設計されるそうです。

　鉄道車両というと、フロントマスクのデザインや内装、モーターや搭載エンジンの性能などに目が行きがちですが、このように目立たない部品に関しても、私たちの安全で静かな移動を支えるための、たゆまぬ進化が詰まっているのです。
