これがなければ「のぞみ」は静岡止まり? JR東海、周波数変換装置を取り換え

横浜市の綱島などに合計4ヶ所

 東海道新幹線では周波数変換変電所(FC:Frequency Conversion substation)を、沿線の4ヶ所に設置しています。東京都内の大井FCと神奈川県内の綱島FC、西相模FC、そして静岡県内の沼津FCです。

 現在、大井FCと沼津FCには「静止形」の周波数変換装置が1台ずつ設置されています。綱島FCは「静止形」1台と「回転形」3台の合計4台、西相模FCは「回転形」3台です。つまり東海道新幹線には4ヶ所の周波数変換変電所と、9台の周波数変換装置があることになります。

 今回、JR東海が進める周波数変換装置の取り換えは、綱島FCに設置されている回転形の1台と、西相模FCに設置されている回転形の1台をそれぞれ静止形に置き換えるものです。

Large 20150112 hz1

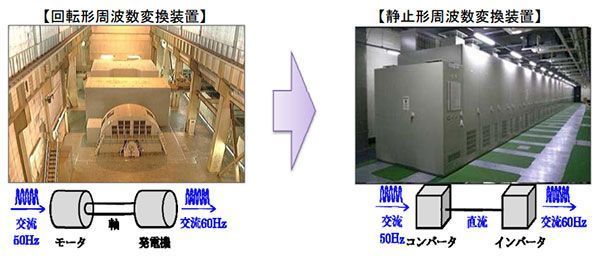

左が「回転形」、右が「静止形」の周波数変換装置(画像:JR東海)。

 「回転形」の周波数変換装置は、電力会社から届く50Hzの電気でモーターと発電機を作動させ、60Hzの電気を生み出す機械的な変換装置です。これに対し「静止形」は、50Hzの電気をコンバータとインバータを通すことで60Hzに変換するという、パワーエレクトロニクス技術を活用した機械的動作のない変換装置です。そのため静止形には機械の回転によるエネルギーの損失がないことから効率に優れ、定期点検時に機器を解体する必要もないというメリットがあります。

 JR東海によると、回転形の装置をそのような利点を持つ静止形へ置き換えることによって電力消費量を約2%削減できるほか、定期点検に伴う停止期間を短縮できるため、さらなる安定輸送を図れるとのこと。工事費は134億円です。
